广东MBG汽包水位计安装与操作说明书

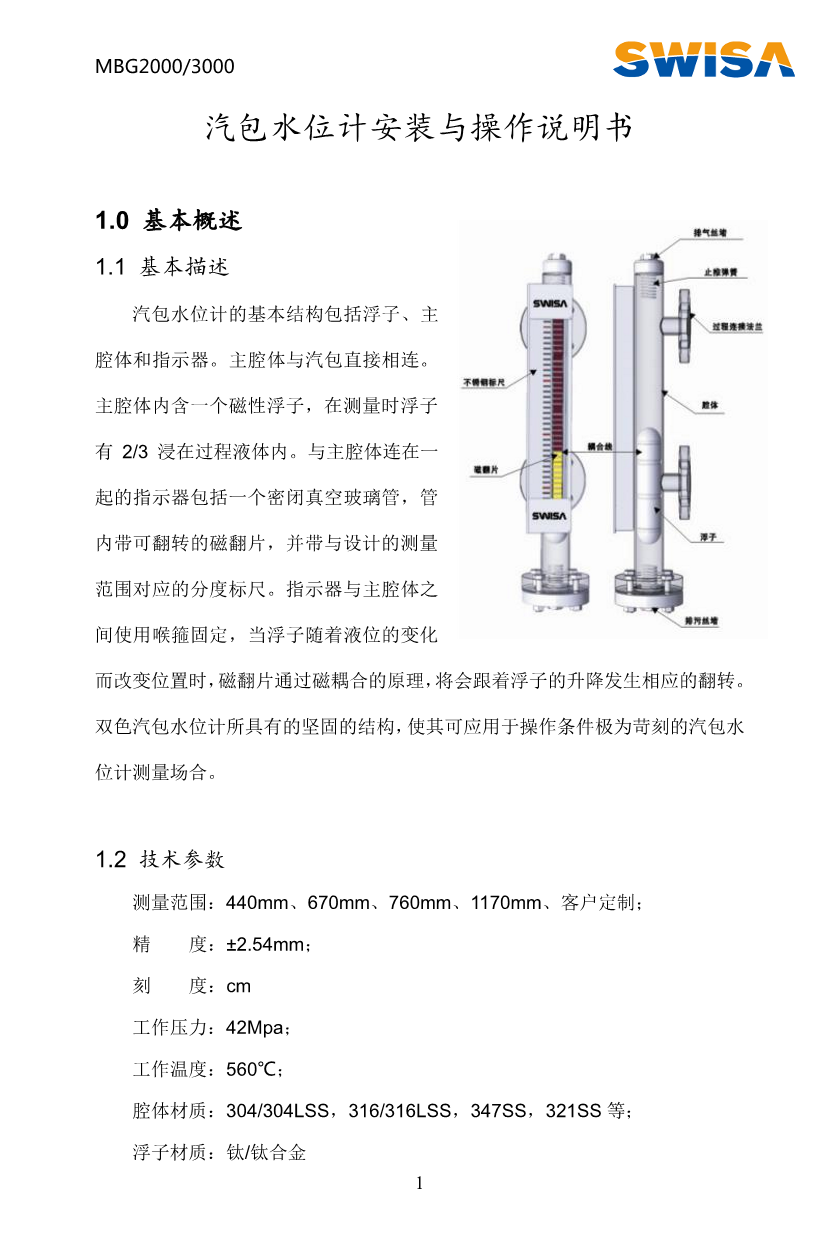

汽包水位计的基本结构包括浮子、主腔体和指示器。主腔体与汽包直接相连。主腔体内含一个磁性浮子，在测量时浮子有2/3浸在过程液体内。与主腔体连在一起的指示器包括一个密闭真空玻璃管，管内带可翻转的磁翻片，并带与设计的测量范围对应的分度标尺。指示器与主腔体之间使用喉箍固定，当浮子随着液位的变化而改变位置时，磁翻片通过磁耦合的原理，将会跟着浮子的升降发生相应的翻转。双色汽包水位计所具有的坚固的结构，使其可应用于操作条件极为苛刻的汽包水位计测量场合。
