广东磁耦合液位开关安装、接线注意事项

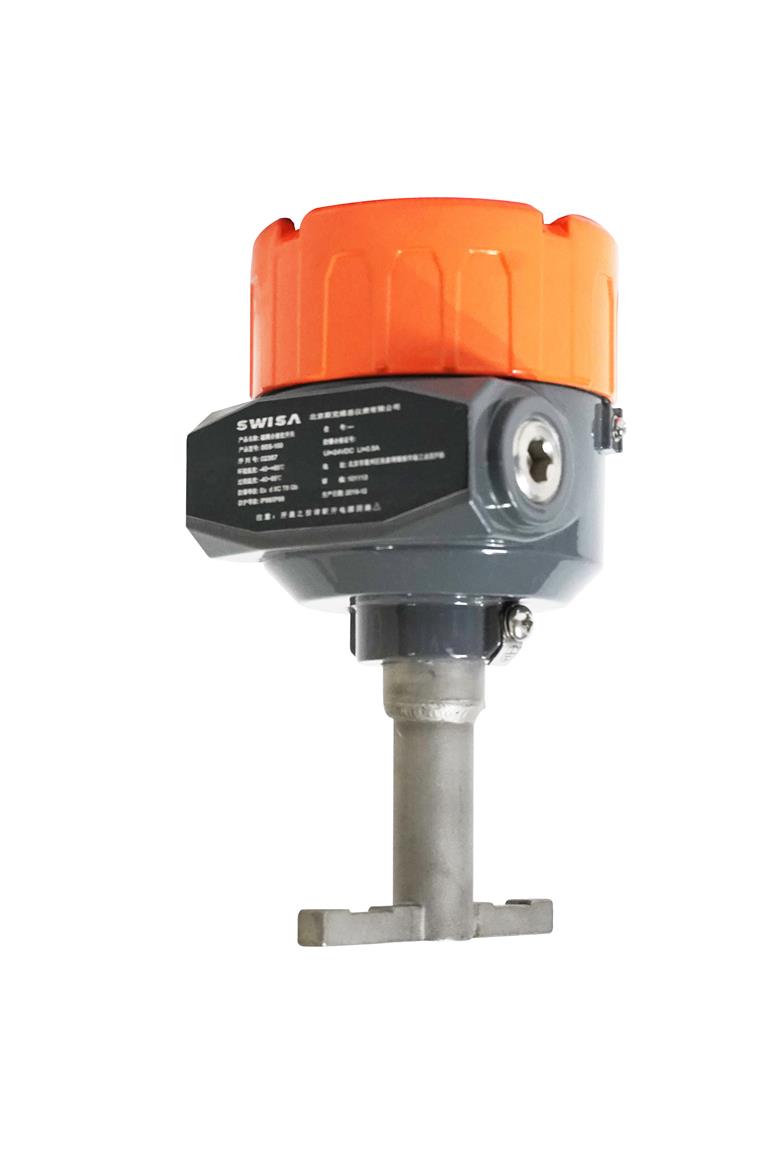

SES-100 磁耦合液位开关(以下简称液位开关)是磁驱动液位开关。液位开关安装在磁浮子浮筒上来感知浮筒内定点液位，从而实现生产过程中的报警、控制、调节等作用。

独特的磁驱动技术使液位开关与过程液体不直接接触，也就不存在密封问题、隔离问题以及扭力问题。液位开关不需要配置过程连接装置，从而与过程液体完全独立。液位开关的密封性保证了在危险区域使用时的安全性、可靠性和耐候性。此外，液位开关不需要日常维护，只需要定期清理表面来确保产品的可靠性及使用周期。

一、安装、接线注意事项

1.液位开关安装时，接线回路必须断开。

2.现场安装时，要确保液位开关的电气连接防爆结构在水平方向上。

3.液位开关固定后，必须保证液位开关整体与浮筒成 90°垂直状态，确保液位开关与浮筒内磁浮子的最佳磁耦合作用。

4.确保浮筒内磁浮子的方向安装正确，确保液位开关与磁浮子的磁性点在一条直线上，否则液位开关将不能正常工作。

5.液位开关的现场布线、接线必须符合国家电气规范，建议使用屏蔽双绞线，线芯截面积>0.5mm2。

6.液位开关的使用环境温度应该在-40~65℃范围内，当应用在爆炸性气体环境时，液位开关的工作温度不能超过可燃气体的燃点。

7.液位开关接线腔体内部电缆越短越好，并且要求液位计的信号线为单独的屏蔽电缆。

8.液位开关接线腔体端盖在完成接线后，必须拧紧。

9.确保浮筒内磁浮子可以上下自由移动，保证液位开关可以正常运行。

10. 一个液位点可以安装两个液位开关；一个浮筒上不同的液位点也可以安装两个液位开关，但保证两个液位开关的间距必须大于液位开关的行程。

11.当浮筒外部温度高于 149℃时，应在开关与浮筒之间安装隔热层。

12.所有用于安装液位开关的配件必须为非磁性材料。

二、存储条件

液位开关安装前的存储环境应满足：

1.免遭雨淋、冲击、振动和挤压

2.非腐蚀性环境，不含有腐蚀性气体

3.温度范围：-40ºC～65ºC

4.湿度范围：0~95% R.H.无冷凝

5.尽量保持本产品出厂时的包装状态
