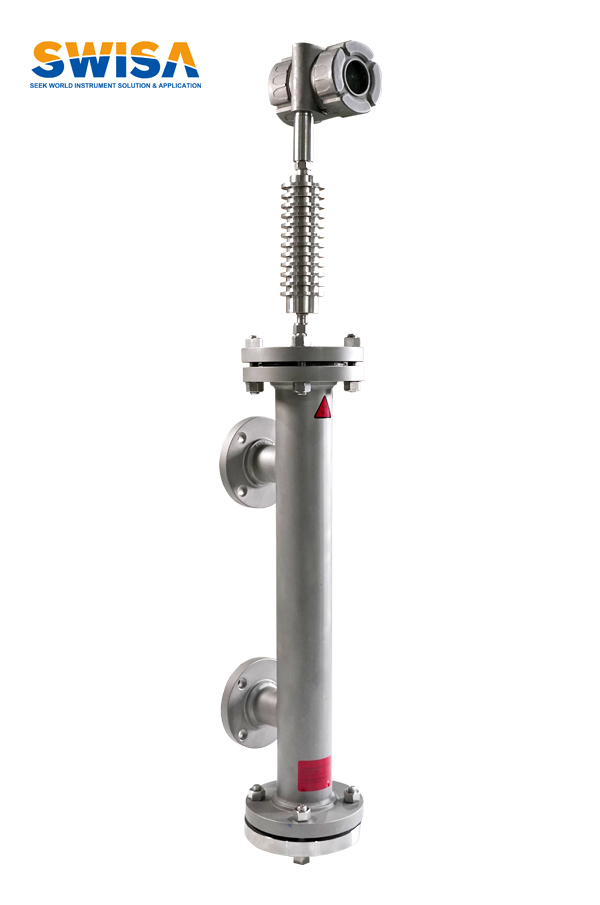

MAT/D磁致伸缩液位计（高温）

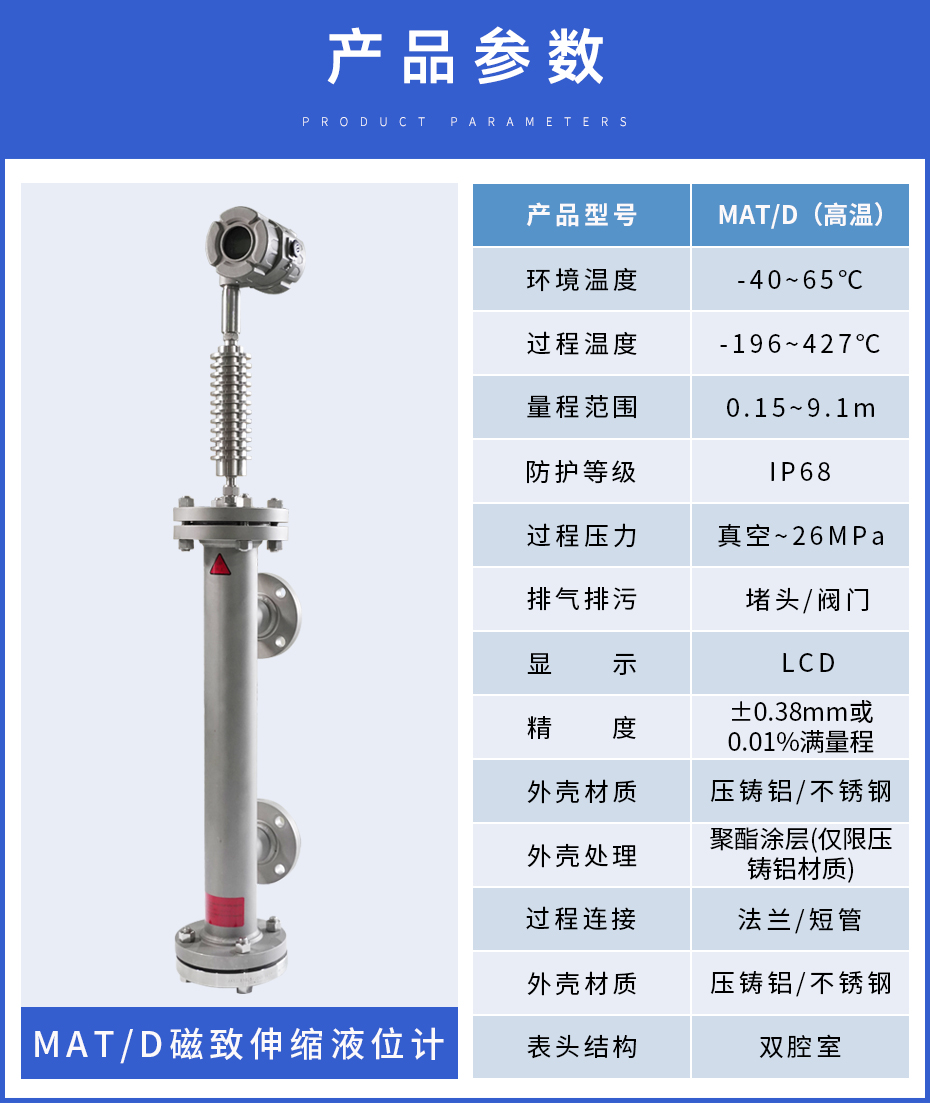

技术规格：

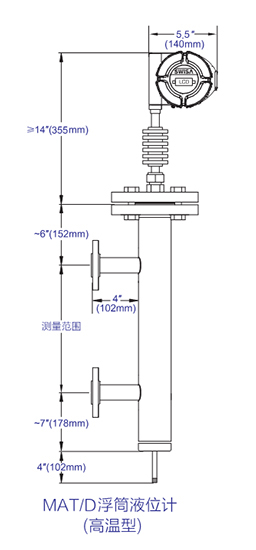

尺寸结构：

特点：

• 多功能：可单独或同时测量液位、界面

• 高精度：测量精度高达±0.38mm或0.01%满量程（取大值）

• 免维护：核心元器件不与介质直接接触，无需定期维护

• 免标定：智能化设计，参数自动存储，无需实物标定

• 易操作：标准按键，无需其他辅助设备

• 易安装：安装方便，NPT/法兰连接

• 高安全：Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级

• 低功耗：LCD显示，两线制回路供电 4~20mA/HART Modbus或Profibus输出可选

应用行业及装置：

• 锅       炉：汽包液位

• 罐       区：炼油厂、油库、油站、化工品仓储、石化企业库

• 电       力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

• 煤  化  工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

• 硅  行  业：有机硅、多晶硅

• 石油石化：油气开采与集输、炼油、乙烯、三聚等

• 精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

• 其       它：冶金、造纸、水处理、生物制药、食品饮料、轻工等

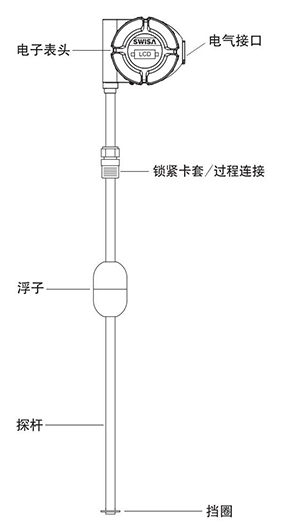

产品结构：

磁致伸缩液位计采用模块化设计，机构简单，由三部分组成：

• 电子表头：外壳、电路底板、电子模块

• 探杆组件：探杆、传感器、磁致伸缩线、浮子

• 配套组件：浮筒及顶部法兰等


产品认证：

安装：

标准型磁致伸缩浮筒液位计出厂之前，所有参数已经配置完成，并且已经完成固定。如果现场安装时，拆卸原来的安装结构，则按照以下步骤安装：
1.清理液位计探杆、浮子表面的附着物；
2.将液位计探杆和法兰连接，安装卡套，浮子安装时要注意标有“UP↑”的方向与测量方向一致，然后安装开口挡圈、垫片等部件；
3.顺浮筒方向将液位计探杆放入浮筒内，紧固顶部法兰；
4.安装时注意“0”点对齐，浮子处于探杆最底部时，浮子2/3处应和腔体下法兰中心线对齐，将卡套紧固；
5.当过程温度高于150℃时，需要加装高温支架；
6.清理液位计表面安装过程中产生的附着物、污迹。

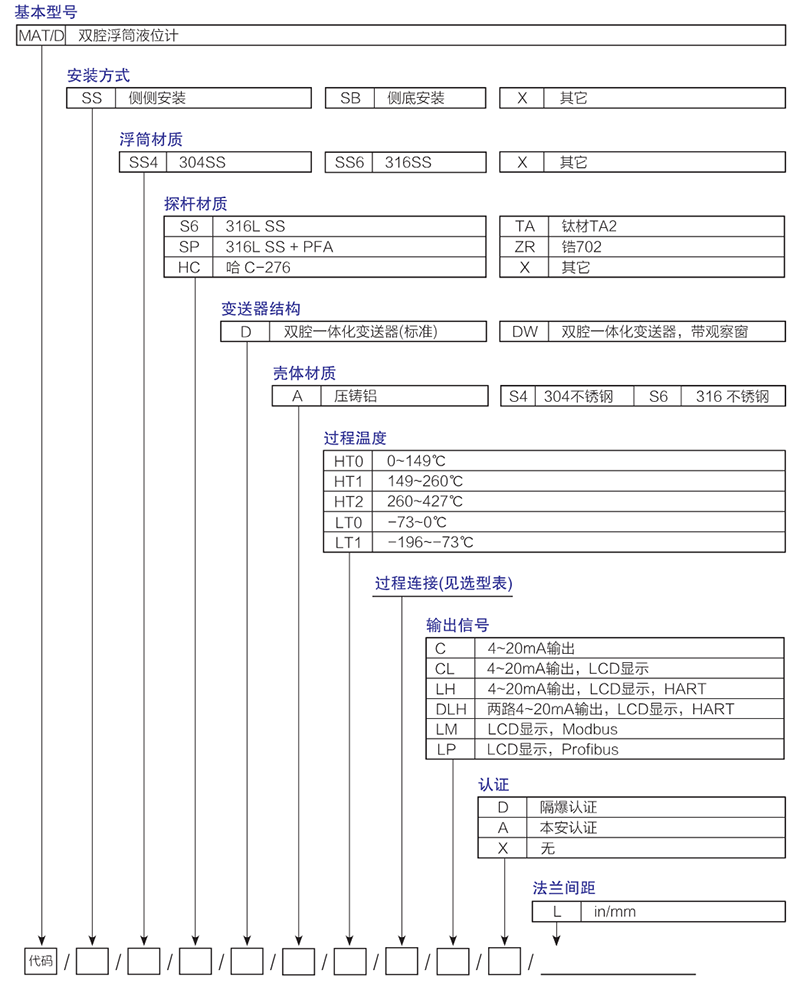

产品选型：
