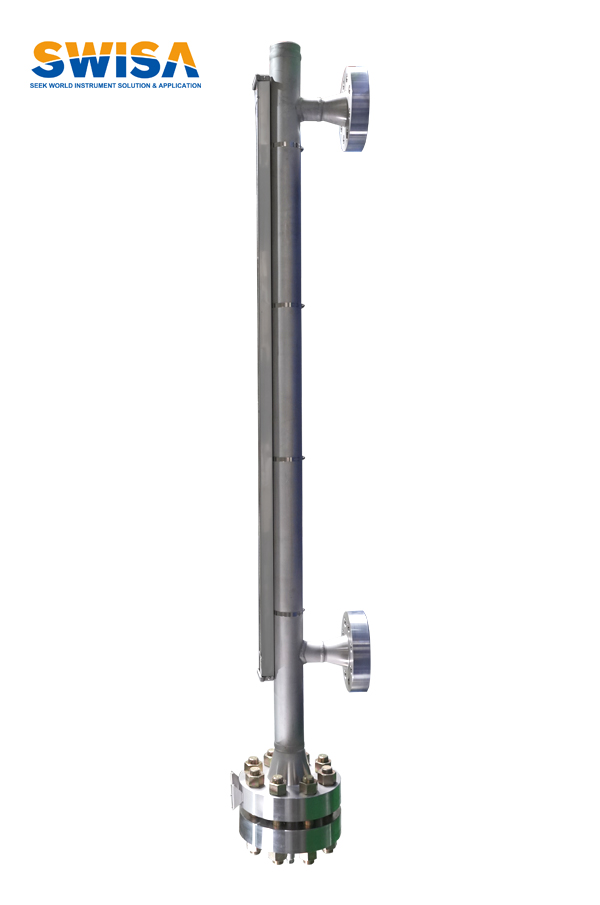

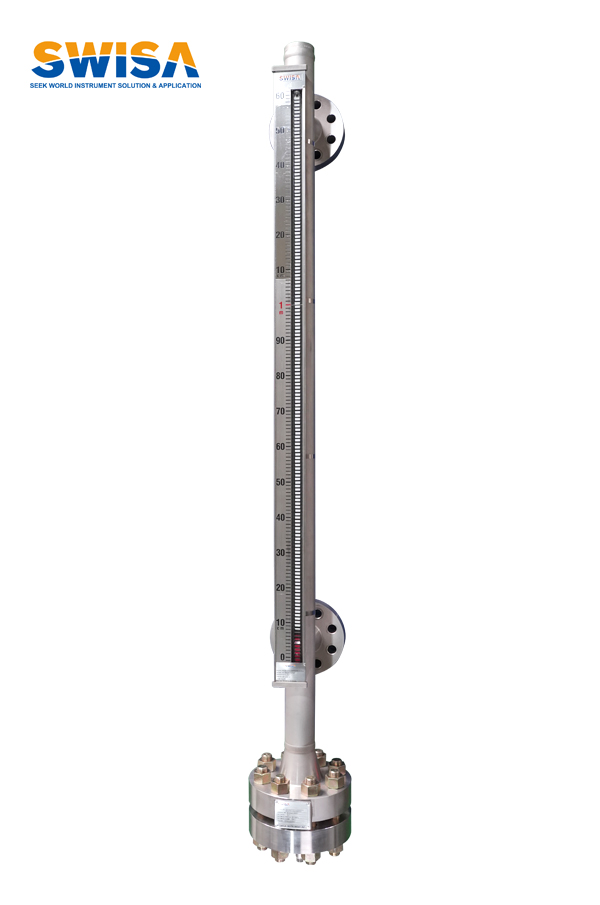

SPI磁翻板液位计

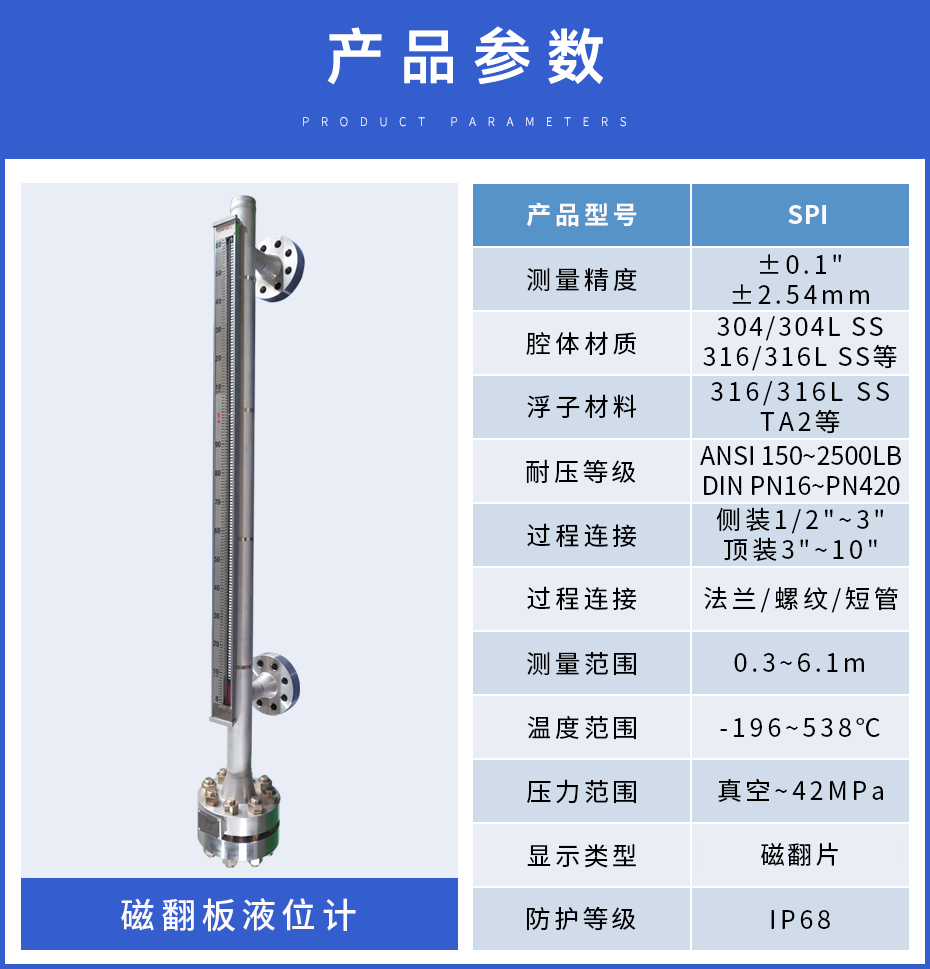

技术规格：

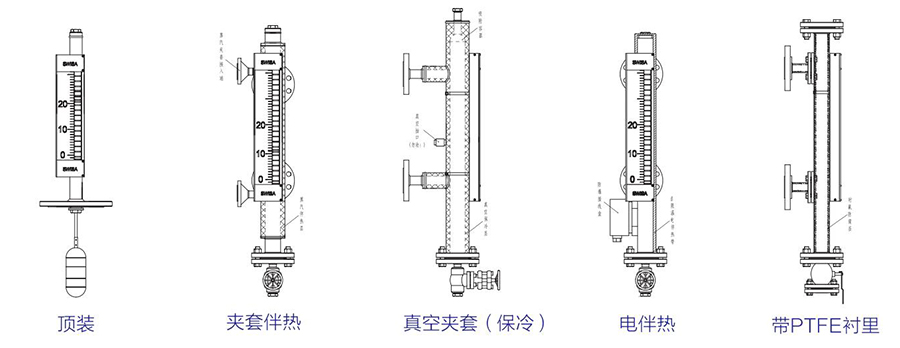

可选项：

应用行业及装置：

• 锅       炉：汽包液位

• 电       力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

• 煤  化  工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

• 硅  行  业：有机硅、多晶硅

• 石油石化：油气开采与集输、炼油、乙烯、三聚等

• 精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制

• 其       它：冶金、造纸、焦化、水处理等

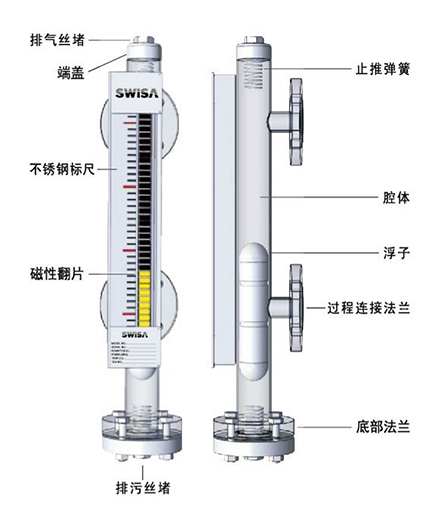

产品结构：

SPI磁翻板液位计采用模块化设计，结构简单，由三部分组成：

• 主腔体

• 浮子

• 指示器组件




主腔体

• ANSI标准设计，特殊制造工艺

• 多种安装方式和过程连接形式

• 304/304L SS、316/316L SS、317 SS、321 SS、347 SS、TA2、哈C-276、锆702、镍-6、304+PTFE、CPVC、PP等多种材质

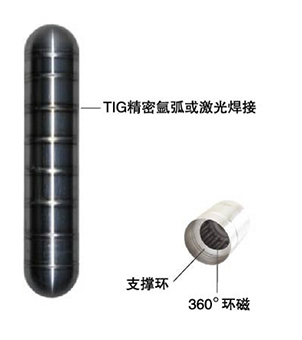

浮子

通过其内部磁钢的磁场与外部指示器、液位开关和变送器发生作用。

• 完全密封，带支撑环，应抗压

• 360°环磁设计

• 316L SS、哈C-276、锆-702、镍-6、TA2、钛+PFA、五级航空钛合金等材质

• 特殊结构设计，脉冲TIG或激光焊工艺，精密制造

• 耐温范围：-196~538℃

• 耐压范围：真空~42MPa

• 适用于高温高压、深冷、强腐蚀性等苛刻工况

安装：

标准型磁致伸缩配磁翻板液位计出厂之前，所有参数已经配置完成，并且已经完成安装固定。如果现成安装时，拆卸原来的安装结构，则按照以下步骤安装：

1.将显示面板固定在腔体已标记的合适位置上，并在喉箍上安装固定挂钩；

2.讲液位计安装在腔体一侧的挂钩位置，调整液位计和显示面板的零点位置，使两个零点重点对齐。（安装时注意磁致伸缩液位计与磁翻板液位计的测量方向要一致）；

3.紧固挂钩，使液位计完全固定；

4.如果液位计的表头部分离腔体端盖的距离大于300mm或者表头为不锈钢材质时，则需要副驾喉箍和挂钩来紧固液位计表头部分，确保现场液位计不会松动或者掉落；

5.清理液位计表面安装过程中产生的附着物、污迹。

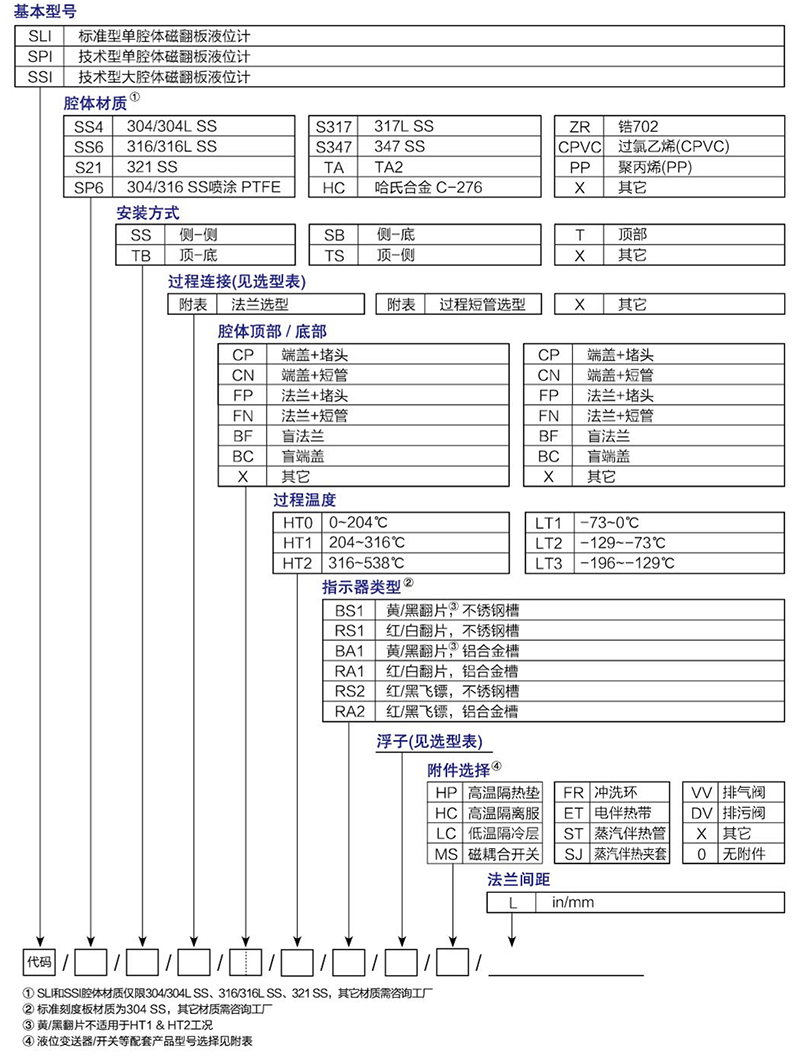

产品选型：
